軌道交通行業的運行環境具有高振動、空間受限、運行時間固定等顯著特點，從列車牽引變流器的散熱冷卻，到車站空調系統的冷源供給，再到檢修基地的設備溫控，每一個環節的溫度管理都直接影響行車安全、乘坐舒適度和設備壽命。冷水機作為關鍵溫控設備，需在振動加速度達 3g、環境溫度 - 25℃至 45℃的嚴苛工況下，提供穩定的冷卻能力（控溫精度 ±2℃），同時具備輕量化、低噪音和高效節能的特性。軌道交通用冷水機的選型與運行，是平衡設備可靠性、能耗成本與運營效率的核心環節，更是保障軌道交通網絡安全高效運行的重要支撐。
列車運行的動態特性對設備結構提出極致要求：
? 車載冷水機需通過 EN 61373 標準振動沖擊測試（10-2000Hz 頻段振動加速度≤3g），關鍵部件采用防松設計（如施必牢螺紋 + 點焊固定），管路支架間距≤0.5m；
? 設備框架采用輕量化合金結構（如 6061 鋁合金），撓度≤L/300（L 為支撐跨度），能承受列車啟停和過彎道的慣性載荷；
? 壓縮機、水泵等旋轉部件需進行動平衡處理（殘余不平衡量≤0.5g?mm），避免共振產生（共振放大系數≤1.5）。
某地鐵線路因車載冷卻器管路振動疲勞斷裂，導致牽引變流器過熱停機，列車晚點 45 分鐘，影響早高峰運營。
軌道交通的準點要求設備具備極致穩定性：
? 車載冷水機平均無故障運行時間（MTBF）需≥15000 小時，地面冷水機 MTBF≥30000 小時，平均維修時間（MTTR）≤30 分鐘；
? 關鍵系統采用 N+1 冗余設計，如車站空調冷源采用 “2 用 1 備” 模式，單機組故障時切換時間≤10 秒；
? 能在極端環境溫度下正常運行：車載設備 - 25℃至 45℃，地面設備 - 30℃至 50℃，制冷量衰減≤10%。
某高鐵動臥列車因冷水機低溫啟動故障（-15℃環境），空調系統無法運行，被迫臨時換車，影響旅客體驗。
空間與能耗限制對設備提出特殊要求：
? 車載冷水機重量需控制在列車承重限值內（≤50kg/m2），體積比傳統設備減少 30% 以上，適應車廂底部狹小空間；
? 運行能效比（COP）需≥3.0（標準工況），地面冷水機需支持變頻調節（30%-100% 負荷），部分負荷能效（IPLV）≥4.5；
? 噪音控制嚴格：車載設備運行噪音≤65dB（A），車站冷水機房噪音≤85dB（A），避免影響旅客和周邊居民。
1. 牽引變流器冷卻系統
某地鐵線路采用該方案后，牽引變流器故障間隔從 8000 小時延長至 20000 小時，年減少維修成本 500 萬元。
? 核心挑戰：列車牽引變流器（功率 500-1500kW）運行時功率器件（IGBT）結溫達 120-150℃，需冷卻至 80±2℃，高溫會導致器件失效（列車停運風險）。
? 定制方案：
? 采用車載式渦旋冷水機（制冷量 50-200kW），為變流器水冷板供水，水溫控制精度 ±1℃，工作壓力 1.0-1.5MPa；
? 冷卻介質為長效防凍液（冰點≤-40℃），通過板式換熱器與變流器間接換熱，流量控制精度 ±2%；
? 設備集成于列車底部機箱（防護等級 IP6K9K），具備防雨雪、防沙塵設計，適應露天運行環境。
1. 列車空調冷卻系統
? 核心挑戰：動車組空調系統需維持車廂溫度 24±2℃，制冷量需求隨載客量（100-1000 人）動態變化，負荷波動達 50%-100%。
? 定制方案：
? 采用變頻螺桿冷水機（制冷量 100-300kW），為空調蒸發器供水，水溫控制在 7±1℃，支持多檔容量調節；
? 系統與列車 TCMS 網絡聯動，根據車廂溫度、載客量和室外環境自動調整冷量輸出，節能率達 20%-30%；
? 冷凝風機采用可逆設計，冬季可切換為熱泵模式供暖，減少電加熱能耗。
1. 地鐵站房空調冷卻系統
? 需求：地鐵站房（站廳、站臺、設備區）空調負荷達 500-2000kW，需維持環境溫度 26±1℃，濕度 40%-65%，確保旅客舒適度和設備運行環境。
? 方案：

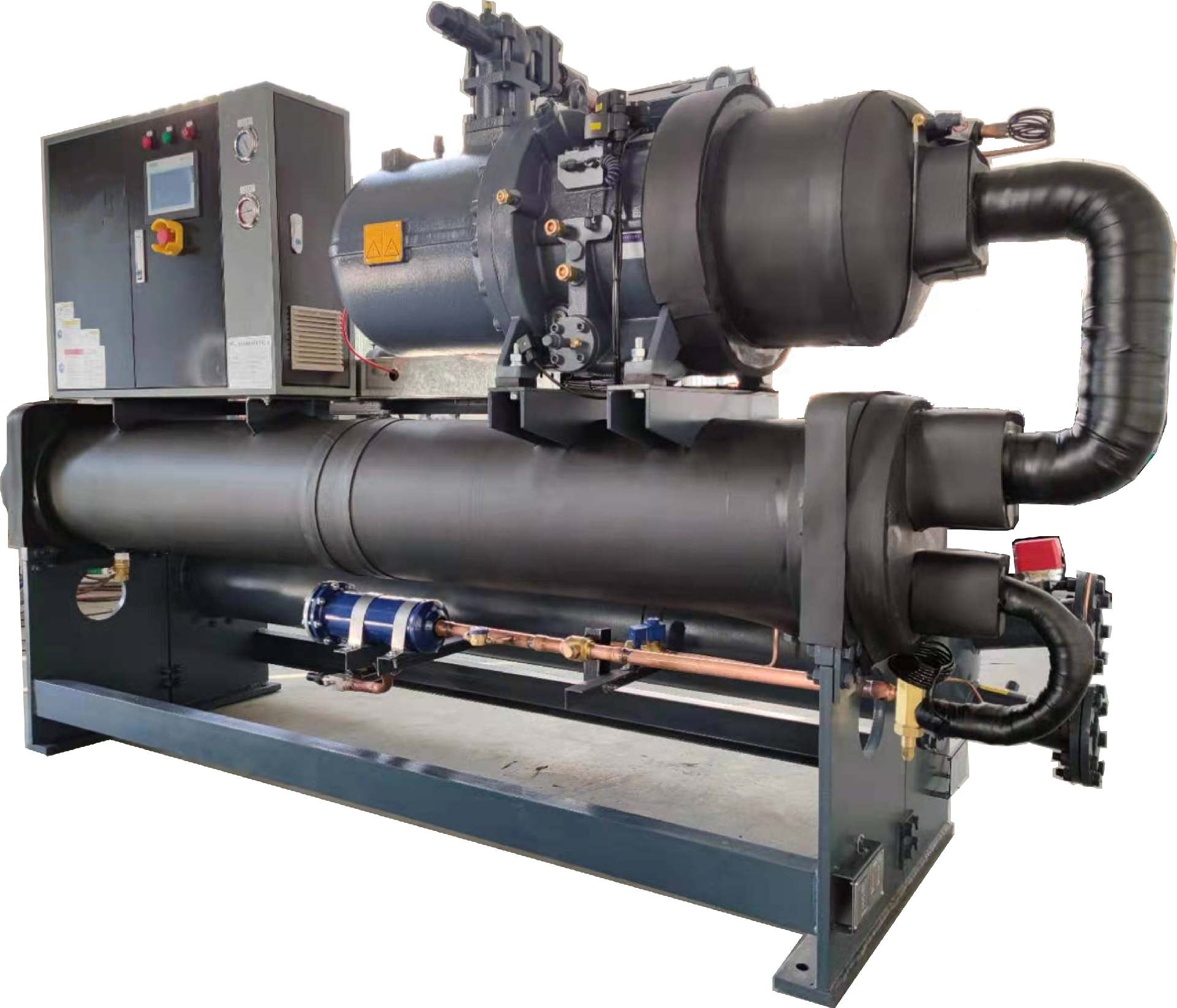

? 采用水冷螺桿冷水機組（制冷量 300-1000kW），安裝于車站設備層或地面冷站，為空調箱表冷器供水，水溫 7±1℃；
? 采用 “冷水機組 + 冷卻塔” 閉式循環系統，配備板式換熱器實現車站與冷站的隔離，便于分區維護；
? 與 BAS 系統聯動，根據客流高峰（早晚高峰自動提冷）和設備運行狀態動態調節，高峰時段制冷量提升至 120%。
1. 控制中心機房冷卻系統
? 需求：軌道交通控制中心機房（OCC）需維持恒溫恒濕環境（23±1℃，濕度 50%±5%），冷卻中斷會導致調度系統宕機，影響全網運營。
? 方案：
? 采用精密空調 + 冷水機組合系統，冷水機（制冷量 50-200kW）為精密空調供冷，控溫精度 ±0.5℃；
? 系統采用 2N 冗余設計（2 臺冷水機 + 2 組水泵），配備 UPS 電源（維持 30 分鐘）和柴油發電機（15 分鐘內供電）；
? 冷卻水路采用雙壁管設計，配備泄漏檢測裝置，防止漏水損壞電子設備。
1. 車輛段檢修冷卻系統
某車輛段采用該方案后，檢修效率提升 40%，單列車測試時間從 8 小時縮短至 5 小時。
? 核心挑戰：列車檢修時需對牽引系統、空調系統進行負載測試，模擬運行工況，冷卻系統需匹配設備動態熱負荷（波動范圍 40%-100%）。
? 定制方案：
? 采用移動式冷水機（制冷量 100-500kW），配備快速接頭，可靈活對接不同車型的冷卻接口，水溫控制精度 ±1℃；
? 設備具備寬電壓適應能力（380V±10%），支持變頻調節，能快速響應負載變化（響應時間≤30 秒）；
? 集成智能測試功能，可記錄冷卻過程的溫度、流量數據，生成檢修報告，與 MIS 系統對接。
1. 軌道車輛試驗臺冷卻系統
? 需求：車輛動力學試驗臺、制動試驗臺需冷卻，模擬列車運行時的熱負荷，溫度控制精度 ±1℃，確保試驗數據準確。
? 方案：
? 采用復疊式冷熱一體機（制冷量 50-300kW），實現 - 10℃至 50℃寬溫域控制，滿足高低溫試驗需求；
? 冷卻系統與試驗臺 PLC 聯動，按預設工況曲線（如加速、制動、勻速）自動調整冷量輸出；
? 配備數據采集系統，同步記錄溫度、壓力與試驗參數，支持試驗過程追溯和分析。
1. 車載設備安裝與固定
? 減振設計：車載冷水機采用金屬彈簧 + 橡膠復合減震器（阻尼比 0.08），底部與車體之間墊絕緣減振墊，振動傳遞率≤10%；
? 管路布置：采用 “短路徑、少彎頭” 原則，彎頭曲率半徑≥5D，關鍵部位安裝波紋管補償器（補償量≥20mm）；
? 動態監測：每列列車安裝振動傳感器，實時監測設備振動數據（超標時報警），定期分析振動趨勢。
1. 地面設備防振措施
? 基礎設計：冷水機房采用浮筑樓板（減振墊厚度≥100mm），與站廳結構之間設置減振縫，降低噪音傳遞；
? 設備固定：地面冷水機采用膨脹螺栓 + 防松螺母固定，與基礎之間墊橡膠墊（邵氏硬度 60±5）；
? 管路支撐：采用彈性吊架（垂直振動傳遞率≤15%），長管路每 10m 設置伸縮節，吸收溫度變形。
某地鐵公司通過優化振動控制，車載冷水機平均壽命從 5 年延長至 8 年，維修成本降低 60%。
1. 負荷動態調節
? 變頻運行：地面冷水機采用變頻壓縮機 + 變頻水泵 + 變頻冷卻塔風機，根據冷負荷（通過供回水溫差和流量計算）自動調節頻率，部分負荷節能 30%-40%；
? 分時段控制：車站空調在運營時段（6:00-23:00）滿負荷運行，非運營時段降至 50% 負荷，夜間停機保壓；
? 某地鐵網絡應用后，年空調能耗下降 2500 萬度，折合減少碳排放 1.8 萬噸。
1. 智能運維策略
? 狀態監測：通過傳感器實時采集溫度、壓力、電流、振動等參數，建立設備健康模型；
? 預測性維護：基于 AI 算法識別早期故障特征（如壓縮機異響、換熱器結垢），提前 15-30 天預警；
? 遠程診斷：支持專家通過云平臺遠程訪問設備數據，故障響應時間從 24 小時縮短至 4 小時。
1. 預防性維護計劃
? 日常檢查：運營前檢查車載設備外觀和連接，每日記錄地面設備運行參數（偏差≤5%）；
? 定期保養：車載冷水機每 3 萬公里或 6 個月保養一次（更換過濾器、檢查管路），地面設備每 3 個月保養一次；
? 大修周期：車載設備每 3 年或 60 萬公里大修，地面設備每 5 年大修，進行性能測試和部件更換。
1. 應急處理預案
? 車載故障：列車運行中冷水機故障時，自動切換至備用模式（如僅維持牽引系統冷卻），通知控制中心安排檢修；
? 車站中斷：啟動備用冷水機和應急發電機，關閉非必要區域空調，確保設備區和逃生通道溫度≤30℃；
? 極端天氣：冬季來臨前檢查防凍液濃度（確保冰點≤-30℃），夏季高溫時啟用冷卻塔噴淋輔助降溫。
某城市地鐵網絡（10 條線路，150 座車站）需建設綜合冷卻系統，服務于 200 列地鐵列車、150 座站房空調及 5 個車輛段，要求系統總制冷量 50000kW，年運營時間 8760 小時，滿足 GB 50157 地鐵設計規范。
1. 冷卻架構：
? 車載系統：每列車配備 2 臺 150kW 變頻冷水機（1 用 1 備），為牽引變流器和空調冷卻；
? 車站系統：每座車站配置 2-4 臺 300-800kW 螺桿冷水機（2 用 1 備），總循環水量 10000m3/h；
? 車輛段：5 個車輛段各配置 3 臺 500kW 移動式冷水機，服務檢修測試需求。
1. 安全與節能設計：
? 全系統采用冗余設計，車載設備振動傳遞率≤10%，地面設備 IP 防護等級≥IP54；
? 安裝智能能源管理平臺，實現負荷預測、變頻調節和遠程監控，綜合節能率≥25%；
? 采用環保制冷劑（R134a/R513A），GWP 值≤1500，符合歐盟 F-gas 法規要求。
? 運營可靠性：系統平均無故障時間達 25000 小時，因冷卻問題導致的列車晚點率下降至 0.1 次 / 萬列公里；
? 能效指標：車站空調單位面積能耗降至 80kWh/m2?年，車載冷卻能耗降至 0.5kWh / 車公里；
? 成本效益：通過節能運行和延長設備壽命，年節約運營成本 8000 萬元，投資回收期 5 年。
軌道交通行業的冷水機應用，是 “抗振可靠” 與 “高效節能” 的完美結合，它不僅能保障列車安全運行和旅客舒適體驗，更能通過智能管理降低運營成本。隨著軌道交通向智慧化、低碳化發展（如全自動駕駛、零碳車站），冷水機將向 “無油變頻、余熱回收、氫燃料驅動” 方向發展。選擇專業的軌道交通冷水機，是實現軌道交通網絡安全、高效、綠色運營的關鍵支撐。
