包裝印刷行業作為產品外觀呈現與品牌傳播的重要環節，對印刷精度、色彩一致性和生產效率有著極高要求。從薄膜印刷的輥筒冷卻，到 UV 固化的溫度控制，再到模切壓痕的設備降溫，每一個環節的溫度管理都直接影響印刷品的套印精度、墨層附著力和成品合格率。冷水機作為關鍵溫控設備，需在油墨揮發物多、粉塵密集的環境中，提供 ±1℃的控溫精度，同時具備防污染、低噪音和連續運行的特性。包裝印刷用冷水機的選型與運行，是平衡印刷質量、生產效率與設備壽命的核心環節，更是提升包裝產品市場競爭力的重要支撐。
印刷品的精度和一致性依賴嚴格的溫度控制：
? 凹版印刷機的版輥需維持 25±1℃，溫度波動超過 ±2℃會導致薄膜拉伸變形（套印偏差≥0.1mm），影響圖案完整性；
? UV 固化機的燈管冷卻需控制在 50±2℃，溫度過高會導致油墨固化過度（脆性增加，耐摩擦性下降 30%）；
? 模切機的刀輥需冷卻至 40±1℃，溫差過大會導致紙張伸縮（模切精度偏差≥0.5mm），產生廢邊或尺寸不符。
某軟包裝印刷廠因冷水機溫控波動（±2.5℃），導致一批次食品包裝袋套印錯位，報廢率達 12%，直接損失超 100 萬元。
印刷環境的復雜介質對設備提出特殊要求：
? 接觸油墨、溶劑（如甲苯、乙酯）的冷卻系統需耐受有機介質腐蝕，密封件需采用耐油橡膠（如丁腈橡膠 NBR），溶脹率≤5%；
? 紙張粉塵（粒徑 5-50μm）和油墨顆粒易進入冷卻系統，堵塞細小流道（如 UV 燈管冷卻孔直徑 3-5mm），需具備高效過濾能力；
? 水墨印刷車間的冷卻系統需防潮設計（電氣部件防護等級≥IP54），避免濕度超標（≥70%）導致短路故障。
某紙箱印刷廠因冷卻管道被紙粉堵塞，導致模切刀輥溫度過高，紙箱模切尺寸偏差超 1mm，客戶退貨損失達 50 萬元。
印刷批量生產要求設備具備穩定性能：
? 冷水機組需支持 24 小時連續運行（MTBF≥8000 小時），平均維修時間≤1 小時，避免生產線停線（損失≥2 萬元 / 小時）；
? 具備負荷調節能力（40%-100%），匹配印刷機的間歇式生產模式（如換卷、換版期間自動降載）；
? 設備噪音需≤75dB（A），避免影響車間操作環境（尤其針對精密印刷工序）。
1. 凹版印刷冷卻系統
某軟包裝廠采用該方案后，套印精度從 ±0.15mm 提升至 ±0.05mm，優等品率提高 10%。
? 核心挑戰：凹版印刷機（速度 100-300m/min）的版輥因摩擦和油墨干燥生熱，溫度升至 60℃，需冷卻至 25±1℃，高溫會導致薄膜拉伸（套印不準）。
? 定制方案：

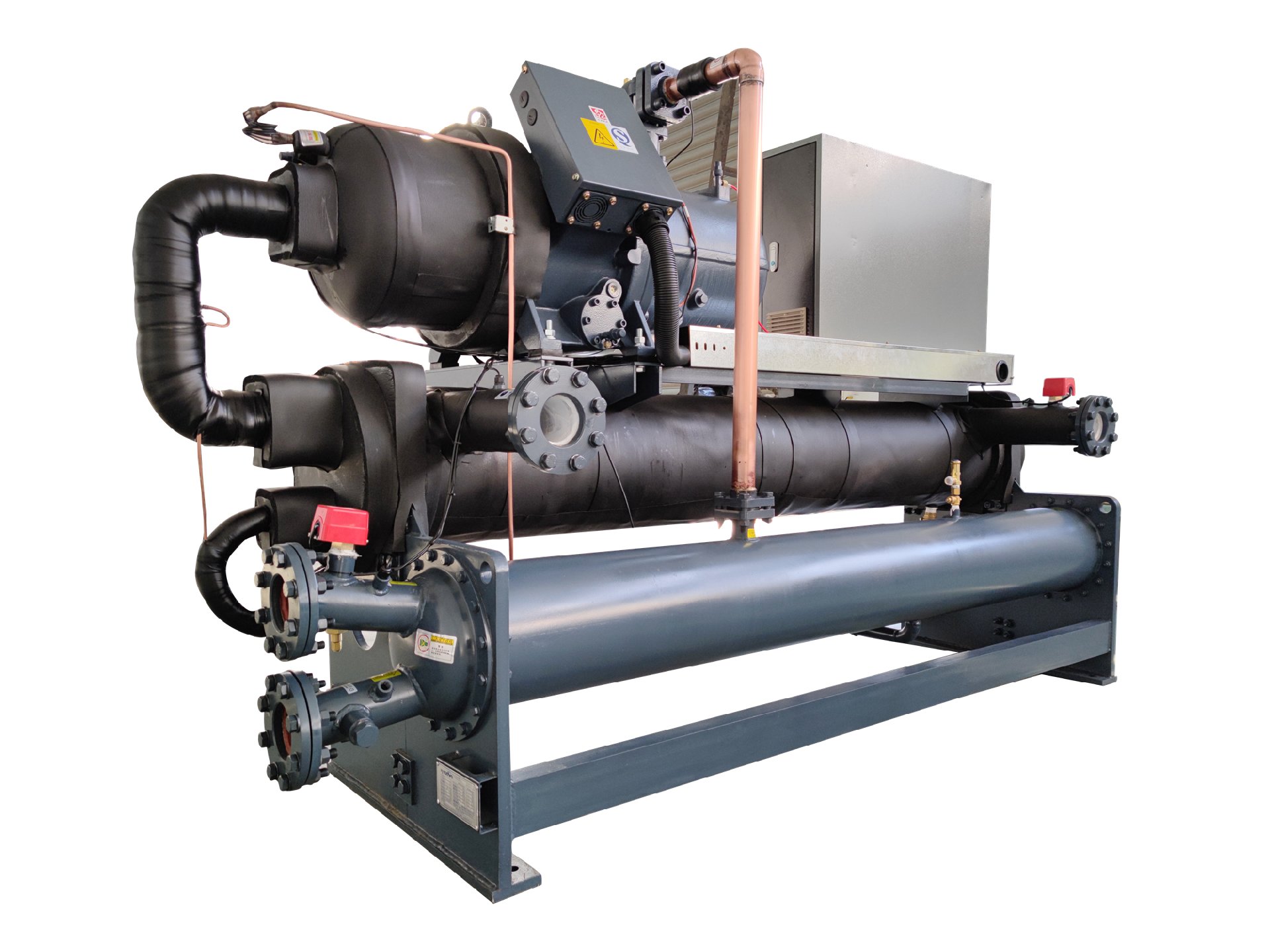

? 采用水冷式螺桿冷水機（制冷量 50-200kW），為版輥內部水路供水，水溫控制精度 ±0.5℃；
? 版輥水路采用雙端進出設計，水流速≥1.5m/s，確保輥面溫度均勻（溫差≤1℃）；
? 與印刷機 PLC 聯動，根據印刷速度（100-300m/min）自動調整冷卻水量，高速時增加 30% 流量。
1. 柔版印刷冷卻
? 核心挑戰：柔版印刷的網紋輥和壓印輥需冷卻，溫度過高會導致水墨干燥不良（附著力下降≥20%），需維持 30±1℃。
? 定制方案：
? 采用風冷式冷水機（制冷量 30-100kW），為輥筒夾套供水，水溫控制在 15±1℃；
? 冷卻水路安裝耐水墨腐蝕的 304 不銹鋼管道，入口配備 100μm 過濾器（攔截顏料顆粒）；
? 系統體積小巧（可集成于印刷機機架），減少管路長度（降低壓力損失）。
1. UV 固化冷卻系統
? 需求：UV 印刷的燈管（功率 3-10kW / 支）和反射罩工作時溫度升至 200℃以上，需冷卻至 50±2℃，高溫會導致燈管壽命縮短（從 800 小時降至 500 小時）。
? 方案：
? 采用專用 UV 冷水機（制冷量 10-50kW），為燈管石英套管供水，水溫控制精度 ±1℃，流量穩定（偏差≤3%）；
? 冷卻水路采用細徑銅管（φ6-8mm），配備高壓水泵（揚程≥30m），確保細小流道流量充足；
? 與 UV 系統聯動，燈管啟動前 30 秒預冷，關閉后延時 3 分鐘停機（避免余熱損壞燈管）。
1. UV 膠印機冷卻
? 需求：UV 膠印機的印版滾筒和橡皮滾筒需冷卻，溫度控制在 30±1℃，高溫會導致印版變形（網點擴大率≥5%）。
? 方案：
? 采用變頻渦旋冷水機（制冷量 20-80kW），雙回路獨立供水（印版 / 橡皮滾筒），控溫精度 ±0.5℃；
? 滾筒內部流道按溫度梯度設計（兩端流量大于中間），確保軸向溫差≤1℃；
? 系統配備油水分離器（分離油墨和冷卻水分），每周排放分離出的油污。
1. 紙箱模切冷卻系統
某紙箱廠采用該方案后，模切精度偏差從 ±0.8mm 降至 ±0.3mm，客戶投訴率下降 80%。
? 核心挑戰：紙箱模切機（速度 300-800 張 / 分鐘）的刀輥和壓痕輥摩擦生熱，溫度升至 70℃，需冷卻至 40±1℃，高溫會導致紙板伸縮（模切不準）。
? 定制方案：
? 采用水冷式冷水機（制冷量 30-150kW），為刀輥內部水路供水，水溫控制在 20±1℃；
? 刀輥冷卻孔采用螺旋分布（間距 10-15mm），確保刀刃溫度均勻（溫差≤2℃）；
? 配備自動反沖洗過濾器（精度 50μm），攔截紙粉和紙屑（每周自動清洗 1 次）。
1. 燙金機冷卻
? 需求：燙金機的電熱板（溫度 120-180℃）需快速冷卻至 60℃以下（換版時），冷卻不足會導致燙金箔粘連（廢品率≥8%）。
? 方案：
? 采用小型渦旋冷水機（制冷量 5-20kW），為電熱板冷卻套供水，水溫控制在 10±1℃；
? 冷卻套采用紫銅材質（導熱系數高），內部流道貼近發熱面（距離≤3mm）；
? 系統響應速度快（從 180℃降至 60℃時間≤2 分鐘），支持手動 / 自動雙模式控制。
1. 過濾系統設計
? 一級過濾：總進水口安裝自清潔過濾器（精度 100μm），帶壓差報警（≥0.1MPa 時自動反沖洗）；
? 二級過濾：精密部件（如 UV 燈管、版輥）前加裝袋式過濾器（精度 20μm），每日檢查濾袋污染程度；
? 末端過濾：細小流道前安裝燒結網過濾器（精度 10μm），每周拆卸清洗（用壓縮空氣吹掃）。
1. 水質維護方案
? 水墨印刷系統：使用軟水（硬度≤100mg/L），添加防銹劑（如亞硝酸鈉，濃度 2%），防止紙張受潮導致的腐蝕；
? 溶劑印刷系統：采用閉式循環，冷卻介質為去離子水 + 乙二醇（濃度 30%），添加耐油阻垢劑；
? 定期檢測：每月檢測水質 pH 值（7.0-8.5）、濁度（≤5NTU），超標時更換部分冷卻液（比例≥30%）。
某印刷廠通過完善過濾系統，冷卻系統堵塞故障從每月 4 次降至 0.5 次，設備維護成本降低 50%。
1. 負荷精準匹配
? 變頻控制：根據印刷機運行狀態（速度、開機數量）自動調整壓縮機轉速（30-50Hz），部分負荷時節能 30%-40%；
? 分時運行：白班生產高峰滿負荷運行，夜班清洗設備時降低冷量輸出（節能 20%）；
? 某包裝印刷廠應用后，冷水機年耗電量下降 25 萬度，電費節約 20 萬元。
1. 智能運行策略
? 錯峰用電：在電網谷段（0:00-8:00）制備冷水并儲存（蓄冷罐容量 100-300m3），高峰時段減少機組運行；
? 群組控制：多臺冷水機并聯運行時，根據總冷量需求智能啟停（如 3 臺機組實現 30%-100% 負荷調節）；
? 遠程監控：通過手機 APP 查看設備狀態，接收報警信息，支持遠程啟停（節省人工巡檢成本）。
1. 定期維護計劃
? 每日：清理空氣過濾器表面粉塵，檢查水泵入口壓力（穩定在 0.1-0.3MPa）；
? 每周：清洗水路過濾器濾芯，檢查管路連接處有無泄漏（尤其油墨污染區域）；
? 每月：用高壓水沖洗冷凝器翅片（壓力 5-8MPa），清除紙粉和油墨殘留；
? 每年：更換冷凍油和干燥過濾器，進行壓縮機性能測試（制冷量偏差≤5%）。
1. 安全防護措施
? 電氣安全：設備接地電阻≤4Ω，漏電保護動作電流≤30mA，潮濕環境加裝除濕機（濕度≤60%）；
? 機械防護：旋轉部件加裝防護罩，高溫管道采用隔熱保溫（表面溫度≤50℃）；
? 防爆措施：溶劑印刷車間的冷水機需達到防爆等級 Ex dⅡBT4，避免電氣火花點燃揮發物。
某印刷產業園通過規范維護，冷水機平均壽命從 5 年延長至 8 年，非計劃停機時間減少 70%。
某包裝印刷產業園（含 5 家軟包裝廠、3 家紙箱廠、2 家標簽廠）需建設集中冷卻系統，服務于 20 臺凹版印刷機、15 臺模切機、10 套 UV 固化設備，要求系統總制冷量 5000kW，單位產品冷卻能耗≤0.3kWh/㎡，年運行時間 7200 小時。
1. 分區冷卻架構：
? 軟包區：8 臺 300kW 螺桿冷水機（6 用 2 備），供應 25±0.5℃冷卻水至凹版印刷機，總循環水量 3000m3/h；
? 紙箱區：6 臺 200kW 水冷冷水機，服務模切機和印刷機，水溫控制 20±1℃；
? UV 區：5 臺 100kW 專用冷水機，為 UV 固化系統供水，控溫精度 ±1℃。
1. 節能與管理設計：
? 全系統采用變頻控制（水泵、壓縮機均變頻），根據實時負荷動態調整（響應時間≤30 秒）；
? 安裝能源管理系統，按廠區計量能耗，實現負荷優化分配和故障預警；
? 關鍵區域配備防爆設備和氣體檢測裝置，確保溶劑環境安全。
? 產品質量：軟包裝套印精度提升至 ±0.05mm，紙箱模切偏差≤0.3mm，印刷品合格率達 99%；
? 生產效率：印刷機有效作業率從 85% 提升至 95%，換版停機時間縮短 20%；
? 成本控制：單位產品冷卻能耗降至 0.22kWh/㎡，年總節能效益 300 萬元，投資回收期 3 年。
包裝印刷行業的冷水機應用，是 “精準溫控” 與 “防污耐磨” 的有機結合，它不僅能保障印刷品的精度和質量穩定性，更能通過節能設計和智能管理降低生產成本。隨著包裝印刷向綠色化（水墨印刷）、高精度（微縮文字）發展，冷水機將向 “更高精度控溫（±0.5℃）、防結垢強化、低噪音設計” 方向發展。
