制藥行業的生產過程對溫度控制的精度、穩定性及衛生安全有著極其嚴苛的要求，從原料藥的結晶純化，到制劑的滅菌冷卻，再到生物制品的低溫保存，每一個環節的溫度管理都直接影響藥品的純度、療效和安全性。冷水機作為關鍵溫控設備，需在符合 GMP（藥品生產質量管理規范）標準的前提下，提供 ±0.1℃的控溫精度，同時具備完善的無菌設計、數據追溯能力和抗污染性能。制藥用冷水機的選型與運行，是平衡生產效率、產品質量與法規合規性的核心環節，更是保障藥品安全有效的重要屏障。
藥品生產的無菌環境要求貫穿冷水機設計全程：
? 與冷卻介質接觸的部件必須采用 316L 不銹鋼（表面粗糙度 Ra≤0.8μm），管道焊接采用自動軌道焊（內壁無焊瘤，符合 ASME BPE 標準），可耐受 121℃飽和蒸汽滅菌（30 分鐘，符合 ISO 13408-1）；
? 冷卻水路采用無死角設計（管道彎頭曲率半徑≥5D，閥門選用衛生級隔膜閥），避免微生物滋生（每平方厘米菌落數≤1CFU，符合 USP <1231> 標準）；
? 設備表面采用圓角過渡（半徑≥3mm），配備 SIP（在線滅菌）和 CIP（在線清洗）接口，支持全自動清洗滅菌流程（酸堿清洗 + 蒸汽滅菌），殘留水排放徹底（傾斜角度≥7°）。
某生物制藥廠因冷水機管道存在衛生死角，導致注射劑生產過程中污染，一批次產品細菌內毒素超標，召回?fù)p失超 200 萬元，企業 GMP 認證面臨復查。
藥品質量與溫度控制的精準度密切相關：
? 抗生素發酵需維持 37±0.2℃恒溫，溫度波動超過 0.5℃會導致菌絲體生長異常（效價偏差超 5%）；
? 凍干制劑的預凍階段需從室溫按 1℃/min 降至 - 40℃，降溫速率不穩定會導致冰晶過大（復溶時間延長 30%）；
? 血液制品的低溫冷藏需維持 2-8℃（波動≤±0.5℃），溫度超標會導致蛋白質變性（活性降低 10%/ 小時）。
某疫苗生產企業因冷水機溫控波動（±1℃），導致疫苗滅活不徹底，批次合格率從 99% 降至 92%，直接影響疫苗供應。
制藥行業的法規監管要求冷水機具備完善的合規設計：
? 符合 FDA 21 CFR Part 11 電子數據規范，溫度、壓力等關鍵參數需實時記錄（采樣率≥1 次 / 秒），數據不可篡改且保存至少 5 年；
? 電氣系統需通過 UL 61010-1 認證，接地電阻≤1Ω，漏電流≤5mA（保障操作人員安全）；
? 設備變更需符合 FDA 變更控制要求，任何涉及溫度控制的調整需經過驗證（如 PQ 性能確認）。
1. 化學原料藥結晶冷卻
某化學制藥廠采用該方案后，原料藥晶體合格率從 88% 提升至 99%，過濾時間縮短 25%。
? 核心挑戰：原料藥（如抗生素、維生素）結晶需嚴格控制降溫速率（0.5-2℃/h），溫度均勻性要求≤±0.3℃，否則會導致晶體粒度分布不均（影響純度和溶出度）。
? 定制方案：

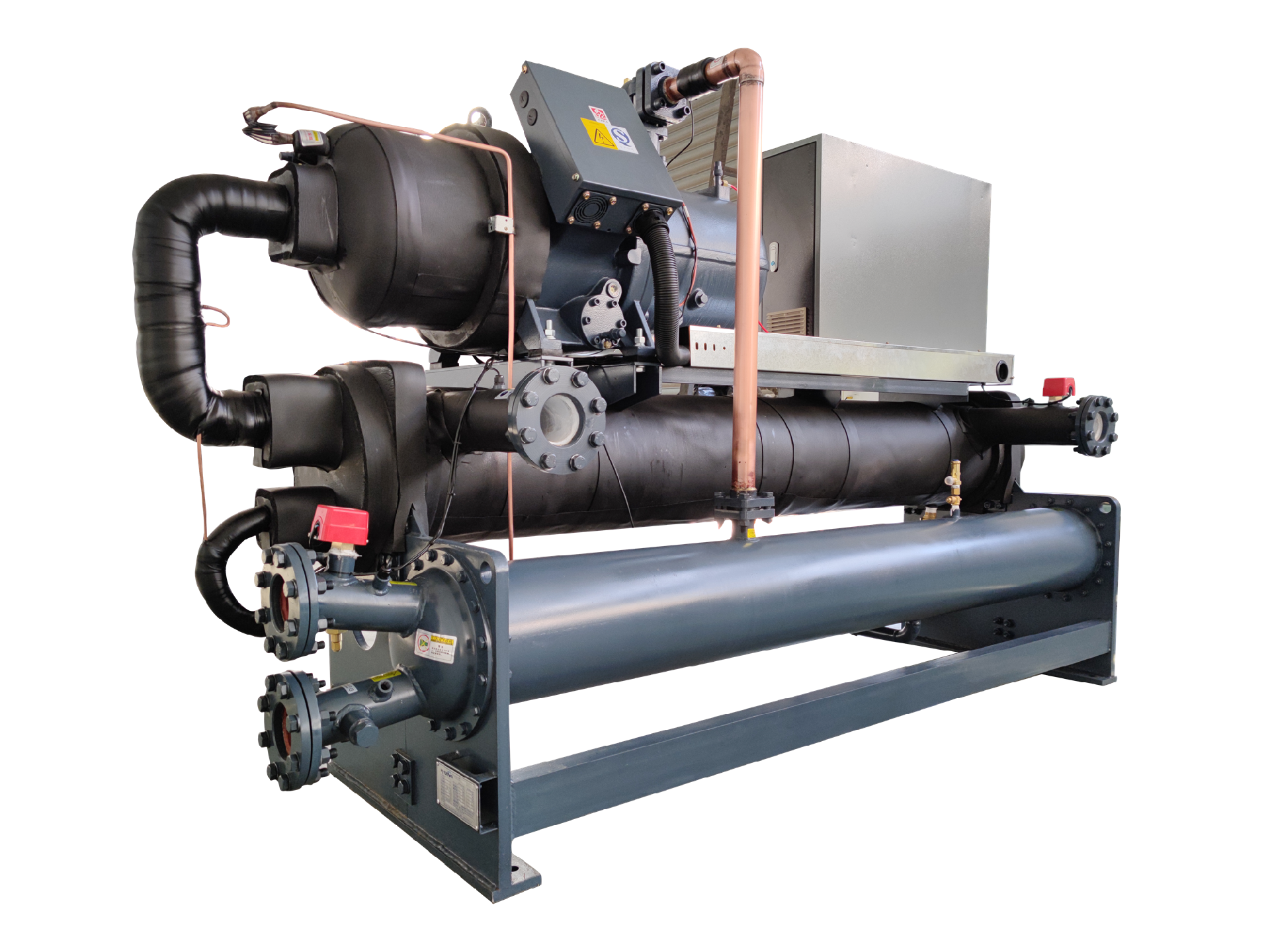

? 采用衛生級螺桿冷水機（316L 不銹鋼接觸部件），制冷量 50-500kW，水溫控制精度 ±0.1℃；
? 結晶罐夾套采用螺旋導流設計（水流速 1.2m/s），配合罐內攪拌器（轉速 50-100r/min），確保罐內溫度梯度≤0.2℃/m；
? 與 DCS 系統聯動，根據結晶過程的濁度變化自動調整降溫速率（濁度上升時減緩降溫）。
1. 生物原料藥純化冷卻
? 核心挑戰：?jiǎn)慰辜兓膶游鲋杈S持 4±0.5℃（避免蛋白變性），冷卻系統需無硅油污染（避免影響蛋白活性）。
? 定制方案：
? 采用磁懸浮離心冷水機（無油運行），制冷量 20-100kW，二次側使用注射用水（WFI）作為冷卻介質；
? 層析柱夾套水路采用衛生級快裝接頭（便于拆卸消毒），水流速穩定在 ±2% 以內；
? 系統配備在線 TOC 檢測儀（總有機碳≤50ppb），確保冷卻水質符合 USP <1231> 標準。
1. 輸液滅菌后冷卻
? 需求：大輸液（如葡萄糖注射液）經 121℃滅菌后需快速冷卻至 40℃以下（避免藥液降解），冷卻時間≤30 分鐘，溫差控制≤±1℃。
? 方案：
? 采用雙級冷卻系統（一級用 80℃熱水回收熱量，二級用 5℃水快速降溫），總制冷量 100-500kW；
? 滅菌柜冷卻水路采用 316L 不銹鋼盤管（耐壓≥0.4MPa），密封墊為食品級硅橡膠（耐 140℃高溫）；
? 與滅菌柜 PLC 聯動，滅菌結束后自動啟動冷卻程序，記錄每 1 分鐘的溫度數據（符合 GMP 追溯要求）。
1. 凍干制劑預凍冷卻
? 需求：凍干機的擱板需從室溫按 1℃/min 降至 - 50℃，維持 2 小時后再升溫，冷卻系統需提供穩定的低溫載冷劑。
? 方案：
? 采用復疊式冷水機（低溫級用 R23 制冷劑），制冷量 30-200kW，載冷劑為食品級乙二醇（濃度 60%，可至 - 40℃）；
? 擱板溫度控制精度 ±0.5℃，各擱板間溫差≤1℃（確保凍干均勻性）；
? 系統配備低溫循環泵（耐 - 50℃），流量穩定（偏差≤3%），避免載冷劑沸騰。
1. 疫苗發酵冷卻
某疫苗廠采用該方案后，細胞密度提升 20%，病毒滴度提高 15%，生產周期縮短 10%。
? 核心挑戰：疫苗生產的細胞發酵罐需維持 37±0.1℃（模擬人體環境），溶解氧（DO）與溫度耦合控制，溫度波動會導致細胞活性下降（每波動 1℃，活性下降 5%）。
? 定制方案：
? 采用變頻螺桿冷水機（制冷量 10-100kW），配合精密比例調節閥，控溫精度 ±0.05℃；
? 發酵罐冷卻盤管采用衛生級電解拋光（Ra≤0.4μm），避免細胞吸附，配備自動排氣閥（排除氣堵）；
? 與發酵控制系統聯動，根據攪拌轉速、通氣量自動調整冷量（DO 下降時增加冷卻，避免溫度升高）。
1. 血液制品冷藏冷卻
? 需求：血液制品（如白蛋白、凝血因子）需在 2-8℃冷藏，冷庫溫度波動≤±0.5℃，冷卻系統需具備雙回路備份（防止溫度超標）。
? 方案：
? 采用風冷式冷水機（2 用 1 備），制冷量 5-30kW，冷庫溫度控制在 5±0.3℃；
? 蒸發器采用防結霜設計（配合熱氣除霜），避免除霜期間溫度波動（超調≤1℃）；
? 配備獨立溫度監測系統（與冷水機無關），超限時聲光報警并啟動備用機組。
1. SIP/CIP 流程管理
? 每日：用 70℃注射用水循環清洗冷卻管路 30 分鐘（去除殘留物）；
? 每周：進行 CIP 清洗（2% 氫氧化鈉溶液循環 20 分鐘→純水沖洗→1% 硝酸溶液循環 20 分鐘→純水沖洗至 pH 7.0）；
? 每月：進行 SIP 滅菌（121℃飽和蒸汽，30 分鐘），驗證滅菌效果（生物指示劑 Geobacillus stearothermophilus 孢子滅活）。
1. 微生物監控策略
? 關鍵控制點：每周檢測冷卻水中的菌落總數（≤10CFU/mL）、大腸桿菌（不得檢出）、內毒素（≤0.25EU/mL）；
? 表面監測：每月對設備接觸表面進行 ATP 檢測（≤5RLU）和棉簽采樣（≤1CFU / 棉簽）；
? 趨勢分析：建立微生物數據庫，連續 2 次超標時啟動偏差調查（根本原因分析 + 糾正預防措施）。
某生物制藥廠通過嚴格的無菌管理，冷卻系統相關的產品污染事件從每年 3 起降至 0 起，順利通過 FDA 現場檢查。
1. 設備驗證
? 安裝確認（IQ）：驗證設備安裝符合設計要求（如管道坡度、接地電阻、儀表校準）；
? 運行確認（OQ）：測試設備在空載狀態下的性能（如控溫精度、報警功能、CIP/SIP 效果）；
? 性能確認（PQ）：在生產工況下驗證設備對產品質量的影響（如結晶粒度、發酵效價），持續 3 個批次。
1. 數據管理與追溯
? 數據記錄：溫度、壓力、流量等參數需實時記錄（分辨率 0.1℃/0.01MPa），保存至少 5 年（符合 GMP 要求）；
? 數據審核：每日由質量部門審核前 24 小時的數據，異常數據需記錄并調查；
? 備份策略：采用本地 + 云端雙備份，防止數據丟失，備份文件不可修改（帶時間戳）。
1. 設備故障應急
? 溫控失效：立即啟動備用冷水機組（切換時間≤1 分鐘），同時隔離受影響的生產批次（暫停灌裝 / 凍干）；
? 無菌污染：停止生產，執行偏差處理流程（評估影響范圍），對系統進行強化滅菌（134℃蒸汽滅菌 1 小時）；
? 停電故障：?jiǎn)?dòng) UPS 電源（維持 30 分鐘），同時啟動柴油發電機（10 分鐘內供電），確保冷藏庫溫度不超標（偏差≤1℃）。
1. 偏差管理流程
? 偏差報告：發現溫度超標等偏差后，4 小時內提交偏差報告（描述發生時間、影響范圍）；
? 根本原因分析：采用魚骨圖、5Why 等方法查找原因（如傳感器故障、閥門卡塞）；
? 糾正預防措施：實施短期糾正（如更換傳感器）和長期預防（如增加校準頻率），效果需驗證。
某生物制藥產業園（年產單抗藥物 500kg、疫苗 1 億劑）需建設集中冷卻系統，服務于 20 個發酵罐、10 條制劑生產線、5 個凍干車間，要求符合 FDA、EMA、NMPA 等多國 GMP 標準，系統可用性≥99.99%，數據追溯符合 21 CFR Part 11。
1. 分區冷卻架構：
? 發酵區：8 臺 200kW 衛生級螺桿冷水機（6 用 2 備），供應 10℃冷卻水至發酵罐，控溫精度 ±0.1℃；
? 制劑區：4 臺 100kW 磁懸浮冷水機，服務滅菌冷卻、層析系統，使用注射用水作為冷卻介質；
? 冷藏區：3 臺 50kW 變頻冷水機（2 用 1 備），維持冷庫 2-8℃，配備獨立溫度監測系統。
1. 合規與節能設計：
? 全系統管道采用 316L 不銹鋼（內壁電解拋光），閥門為衛生級隔膜閥，配備全自動 CIP/SIP 站；
? 數據管理系統符合 21 CFR Part 11，具備用戶權限管理、電子簽名、審計追蹤功能；
? 余熱回收系統（回收發酵冷卻回水熱量 800kW），用于加熱 CIP 用水和車間供暖（年節約蒸汽 3000 噸）。
? 產品質量：?jiǎn)慰辜兌忍嵘?/span> 99.9%，疫苗效價波動≤5%，均達到國際藥典標準；
? 合規性：順利通過 FDA、EMA 現場檢查，數據追溯系統獲得檢查員認可；
? 效率：系統平均無故障時間達 15000 小時，年維護成本降低 30%，投資回收期 3 年。
制藥行業的冷水機應用，是 “無菌控制”“精準溫控” 與 “法規合規” 的高度統一，它不僅是生產設備的冷卻裝置，更是藥品質量的 “守護者”。隨著生物制藥、基因治療等新興領域的發展，冷水機將向 “更高精度控溫（±0.01℃）、全流程無菌監控、數字化驗證” 方向發展，如開發基于 AI 的自適應溫控系統（預測性維護）、采用一次性冷卻組件（避免交叉污染）等。
